Vakiomenettely löysän säätimen perääntymiselle on noin 30-40 täyttä kierrosta käsisäätöpultilla — tai kunnes jarrukengät vetäytyvät kokonaan rummusta ja pyörä pyörii vapaasti ilman vastusta. Automaattisten löysäyssäätimien (ASA) vapautusprosessi poikkeaa hieman: vapautat salpamekanismin ja peruutat säädintä manuaalisesti, kunnes työntötangon liike on määritysten mukainen tai jarrut ovat irti rummusta. Tarkka kierrosten määrä vaihtelee merkistä, mallista ja nykyisestä jarrun säätötilasta riippuen, mutta 30–40 kierrosta on luotettava lähtökohta useimmille S-cam-rumpujarrujärjestelmille.
Tällä on eniten merkitystä, kun sinun on irrotettava jarrurummut, vaihdettava jarrukengät tai suoritettava akselitöitä, jotka edellyttävät pyörän vapaata pyörimistä. Tämän vaiheen kiirehtiminen - tai oikean kierrosten määrän tietämättä jättäminen - johtaa rummujen uurteisiin, päällysteen repeytymiseen tai epätäydelliseen jarrutyöhön. Alla on täydellinen erittely prosessista, yleisistä virheistä ja järjestelmäkohtaisista muunnelmista.
Löysysäädin on mekaaninen vipuvarsi, joka muuntaa ilmajarrukammion työntötangosta tulevan lineaarivoiman nokka-akseliin kohdistuvaksi vääntömomentiksi. S-cam-rumpujarrujärjestelmissä – yleisin kokoonpano luokkien 7 ja 8 kuorma-autoissa, perävaunuissa ja linja-autoissa – välyksensäädin sijaitsee ilmakammion ja S-nokan akselin välissä. Sen tehtävänä on säilyttää tasainen mekaaninen etu, kun jarrupäällysteet kuluvat ajan myötä.
Kun vuori kuluu, vuorauksen ja rummun välinen rako kasvaa. Säädin kompensoi kiertämällä S-nokkaa hieman pitäen työntötangon iskun laillisissa rajoissa enintään 2 tuumaa (50,8 mm) tavallisiin pitkätahtikammioihin tai enintään 1,75 tuumaa tavallisiin iskukammioihin. Kun teet jarrutöitä ja sinun on liu'utettava rumpu pois tai asennettava uudet kengät, vuoraus on vedettävä pois rummun pinnasta. Silloin säätimen perääntyminen on välttämätöntä.
Käsittelemäsi tyypin ymmärtäminen muuttaa peruutusmenettelyä merkittävästi:
Jos automaattisen säätimen salpaa ei vapauteta ennen kääntämistä, sisäinen räikkämekanismi voi vaurioitua, jolloin säädin ei toimi ja työntötangon isku voi kasvaa pois ominaisuuksista - vakava turvallisuus- ja vaatimustenmukaisuusongelma.
Alla oleva prosessi koskee tavallisia S-cam-rumpujarrukokoonpanoja, joita löytyy useimmista Pohjois-Amerikan raskaista kuorma-autoista ja perävaunuista. Kiilaa pyörät ja jousijarru aina ennen minkään jarrutustyön suorittamista.
Käytännössä useimmat teknikot raportoivat 25-40 kierrosta hyvin säädetylle jarrulle normaalissa kunnossa. Jarru, joka oli jo rajalla säädön ulkopuolella – kuluneella pinnoitteella tai liian suurella välyksellä – voi tarvita vain 10–15 kierrosta. Juuri vaihdettu kenkäsarja, jonka vuorauksen paksuus on suurin, saattaa vaatia 45 tai enemmän kierrosta vetäytyäkseen kokonaan sisään.

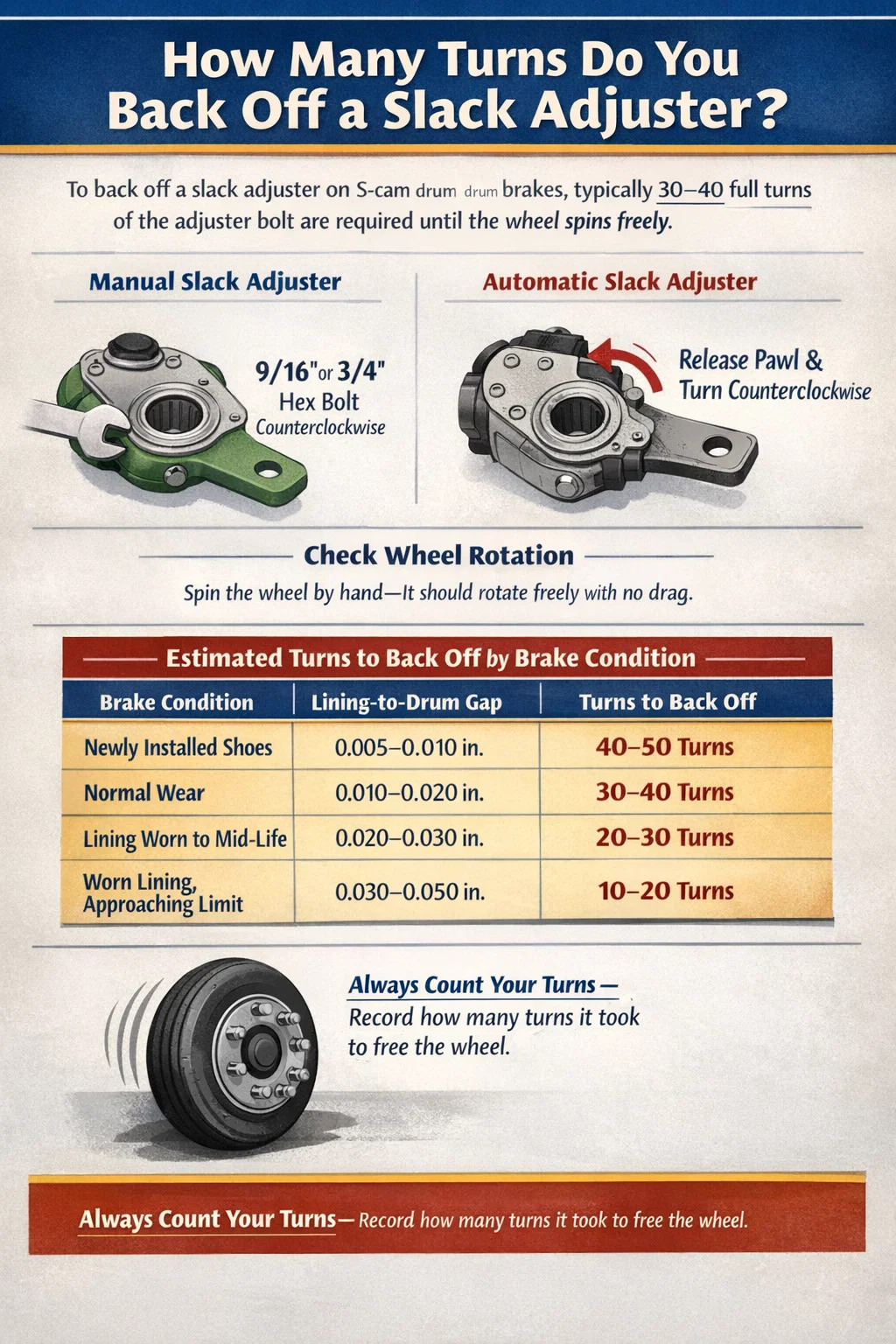

Löysän säätimen perääntymiseen tarvittavien kierrosten määrä riippuu suoraan siitä, kuinka kaukana vuoraus tällä hetkellä on rummusta. Alla olevassa taulukossa on käytännön arvioita vuorauksen kunnon perusteella:
| Jarrujen kunto | Likimääräinen vuorauksen ja rummun välinen rako | Arvioidut käännökset perääntymään |
|---|---|---|
| Juuri asennetut kengät (täysi paksuus) | 0,005–0,010 tuumaa (oikein asetettu) | 40-50 kierrosta |
| Normaalia kulumaa, oikein säädetty | 0,010–0,020 tuumaa | 30-40 kierrosta |
| Vuori kulunut puoliväliin asti | 0,020–0,030 tuumaa | 20-30 kierrosta |
| Kulunut vuori, lähestyy rajaa | 0,030–0,050 tuumaa | 10-20 kierrosta |
| Virheellinen jarru (liian suuri isku) | 0,050 tuumaa | 5-15 kierrosta |
Näissä luvuissa oletetaan vakio S-cam-järjestelmä, jonka kierteen nousu tuottaa karkeasti 0,025 tuumaa vuorauksen liikettä täyttä kierrosta kohti säätöpultista. Haldex-, Gunite- ja Meritor-säätimet kuuluvat kaikki tähän valikoimaan, vaikka tuotelinjojen välillä on pieniä eroja.
Vaikka yleinen menettely on johdonmukainen kaikissa järjestelmissä, tietyillä välyssäätimien merkeillä on hieman erilaiset vapautusmekanismit ja jakoavainkoot. Merkkisi tunteminen säästää aikaa ja estää säätimen sisäosien vahingossa vahingoittumisen.
Haldex on yksi Pohjois-Amerikan yleisimmistä automaattisista löysyydensäätimistä. Niiden säätimet käyttävät tyypillisesti a 3/4" kuusiopultti ja niissä on vetotyyppinen vapautuskaulus. Peruuta Haldex-säädintä vetämällä kaulusta ulospäin (poispäin säätimen rungosta) ja pitele sitä samalla kääntämällä vastapäivään. Kauluksen on pysyttävä vedettynä koko peruutusjakson ajan – sen vapauttaminen keskellä käännöstä voi kytkeä sisäisen kytkimen ja lukita säätimen keskiasentoon. Useimmat teknikot käyttävät pidikettä tai lankaa pitämään kaulusta vapautetussa asennossa, kun he työskentelevät yksin.
Meritor-säätimet ovat yleisiä Peterbilt-, Kenworth- ja International-kuorma-autoissa. Vapautusmekanismi käyttää a painallustyyppinen painike säätökotelon sivulla. Paina painiketta ja käännä vastapäivään 9/16" jakoavaimella. Joissakin vanhemmissa Meritor-malleissa voit painaa painiketta ja pitää sen painettuna pitämättä sitä painettuna, mikä helpottaa yksinkäyttöä. Tarkista aina oma osanumerosi Meritorin huoltodokumentaatiosta – heidän tuotevalikoimaansa kuuluu yli tusina erilaista versiota, joiden tekniset tiedot ovat hieman erilaiset.
Gunite-säätimet, joita löytyy yleisesti vanhemmista perävaunuista ja linja-autoista, käyttävät a 5/8" kuusiopultti monissa sovelluksissa. Irrotusmekanismi on samanlainen kuin Haldex - vetokaulus, josta on pidettävä kiinni säädön aikana. Gunite-säätimet tuntuvat yleensä hieman jäykemmältä käännettäessä, varsinkin säätimissä, joita ei ole huollettu äskettäin. Jos kohtaat huomattavaa vastusta, levitä kierukkavaihteiston koteloon tunkeutuvaa öljyä ennen pultin pakottamista – juuttuneen säätimen liiallinen vääntömomentti voi irrottaa sisäisen kierukkavaihteen.
Ennen 1990-luvun puoliväliä valmistetuissa ajoneuvoissa, tietyissä erikoisperävaunuissa ja joissakin sotilasvarusteissa käytetään edelleen manuaalisia välyksensäätimiä. Näissä ei ole vapautusmekanismia - asetat vain jakoavaimen ja käännät vastapäivään. Kytkinjärjestelmän puuttuminen tarkoittaa, että voit vahingossa kiristää tai löystyä perääntymisen aikana, jos et laske käännöksiä huolellisesti. Laske kierrokset aina alusta alkaen joten sinulla on vertailupiste, kun säädät uudelleen jarrutöiden jälkeen.
Jopa kokeneet teknikot tekevät virheitä löysyydensäätimissä, etenkin työskennellessään aikapaineessa tai vaihtaessaan ajoneuvotyyppiä. Nämä ovat yleisimmät virheet:
Säätimen perääntäminen on vain puolet työstä. Kun olet vaihtanut kengät, koneistanut tai vaihtanut rummun ja asentanut kaikki osat uudelleen, säädin on asetettava oikein ennen kuin ajoneuvo palaa käyttöön. Näin teet sen oikein:
Jos automaattinen löysensäädin ei toistuvasti säädä itseään spesifikaatioiden mukaisiksi useiden jarrujen jälkeen, itse säädin on todennäköisesti kulunut tai toimintahäiriö, ja se on vaihdettava sen sijaan, että se kompensoitaisiin manuaalisella säädöllä. FMCSA-säännökset kieltävät automaattisen säätimen manuaalisen ylläpidon - jos se ei pidä säätöä itsestään, vaihtaminen on ainoa yhteensopiva korjaus.
Aina kun peruutat löysyyssäätimen jarrutöitä varten, käytä muutama ylimääräinen minuutti itse säätimen tarkistamiseen. Kuluneen tai vaurioituneen säätimen kiinni saaminen aikataulun mukaisen jarrutöiden aikana on paljon parempi kuin odottamattoman häiriön käsitteleminen tiellä.
Tartu säätövarteen ja yritä siirtää sitä sivusuunnassa (sivulta toiselle S-nokan akselia pitkin). Kaikki välys tässä viittaa kuluneisiin haarukkatappiholkkiin. Hyväksyttävä sivuleikkaus on alle 1/8 tuumaa (3,2 mm) . Kaikki muu ja säätövarsi pitäisi vaihtaa. Kuluneet holkit heikentävät mekaanista tehokkuutta ja mahdollistavat vivun tehokkaan varren pituuden siirtymisen aiheuttaen epäjohdonmukaisen työntötangon iskun jarrusovelluksissa.
Jos säätöpultti kääntyi äärimmäisen vaikeasti perääntymisen aikana, sisäinen kierukkavaihde voi olla syöpynyt tai kuivunut. Levitä puhdistuksen ja tarkastuksen jälkeen korkean lämpötilan rasvaa kierukkavaihteistoon, jos rakenne sallii pääsyn. Meritor ja Haldex julkaisevat voiteluvälit – tyypillisesti jokaisen 100 000 mailia tai vuosikatsastus , kumpi tulee ensin. Laiminlyöneet säätimet takertuvat, eivät säädä itseään ja antavat lopulta iskun kasvaa, kunnes ajoneuvo poistuu käytöstä.
Löysysäätimen varren tehollisen pituuden – mitattuna S-nokka-akselin keskustasta haarukkatapin reiän keskelle – on vastattava kammion iskun arvoa. Yleiset käsivarsien pituudet ovat 5,5 tuumaa, 6 tuumaa ja 6,5 tuumaa . 5,5 tuuman varren käyttö, jossa vaaditaan 6 tuuman varsi, vähentää vääntömomenttia noin 8 %, mikä johtaa riittämättömään jarrutusvoimaan, vaikka isku näyttää oikealta. Tarkista aina varren pituus ajoneuvon jarrujen teknisistä tiedoista.
Kun säätösarja ja rumpu on asennettu takaisin, kiristä ja vapauta jarrut kokonaan 10 kertaa. Mittaa sitten isku uudelleen. Oikein toimivassa automaattisessa välyksensäätimessä iskun tulee olla sisällä 1/4 tuumaa missä se oli alkuperäisen manuaalisen asetuksen jälkeen. Jos se ajautuu merkittävästi – joko kiristyessään vastukseen tai löystyen iskurajan yli – säädin ei toimi oikein ja se on vaihdettava ennen kuin ajoneuvo palaa käyttöön.
Suurin osa yllä olevista menettelyistä koskee S-cam-rumpujarruja, jotka edustavat suurinta osaa Pohjois-Amerikan raskaista jarrujärjestelmistä. Jotkut ajoneuvot – erityisesti vanhemmat kauttakulkulinja-autot, tietyt erikoisperävaunut ja eurooppalaisille kuorma-autot – käyttävät kuitenkin kiilarumpujarruja tai ilmalevyjarruja, joissa peruutusmenettely on erilainen.
Kiilajarrut käyttävät kartiomaista kiilaa työnnettynä kahden jarrun toimilaitteen rullan väliin kenkien levittämiseksi ulospäin. Kiilajarrun löysyyssäädin on tyypillisesti automaattinen yksi- tai kaksiankkuritappi. Perääntyäksesi löysäät ulkoista säätömutteria sen sijaan, että käännät kierukkavaihteen pulttia. Katso ajoneuvon OEM-huoltokäsikirja – menettely vaihtelee niin valmistajien välillä, että yleinen lähestymistapa voi vahingoittaa järjestelmää.
Ilmalevyjarrut, jotka ovat yhä yleisempiä ohjatuissa akseleissa ja joissakin uusien kuorma-autojen vetoakseleissa, eivät käytä perinteistä löysyydensäätövartta. Sen sijaan ne käyttävät integroitua säätömekanismia jarrusatulan rungossa. Vedäksesi tyynyt takaisin roottorin irrotusta varten, kierrät säätökarat takaisin käyttämällä erityistä kuutiohylsytyökalua - tyypillisesti 5 mm tai 7 mm neliölevy työnnetty männän pintaan. Tarvittava kierrosluku on huomattavasti pienempi - yleensä 10-20 täyttä kierrosta mäntää kohden – koska levyjarrujen ajovälys on paljon tiukempi (tyypillisesti 0,002–0,005 tuumaa verrattuna rumpujarrujen 0,010–0,020 tuumaan).
Liittovaltion laki ja Commercial Vehicle Safety Alliancen (CVSA) käytöstäpoistokriteerit asettavat selkeät rajat jarrujen säätämiselle. Jarrutyötä tekevien teknikkojen on ymmärrettävä nämä kynnykset, koska kaikki näiden rajojen ulkopuolella huoltoon palautetut ajoneuvot aiheuttavat vastuun liikkeelle ja kuljettajalle.
Näiden säännösten ymmärtäminen korostaa, miksi oikea uudelleensäätö perääntymisen jälkeen ei ole valinnaista. Jarrutyö, joka jättää ajoneuvon poikkeavaan iskuon – vaikka kengät olisivat aivan uudet – on epätäydellinen ja vaatimustenvastainen jarrutyö.
Ei. Kierukkavaihteen pultin kääntäminen automaattisessa säätimessä irrottamatta sisäistä kytkintä vahingoittaa räikkähampaita. Jotkut säätimet eivät yksinkertaisesti käänny; toiset kääntyvät, mutta tuhoavat sisäisen mekanismin äänettömästi, jolloin saat säätimen, joka näyttää toimivan, mutta ei enää sääty itsestään. Vapauta aina salpa ensin.
Pyörän tulee pyöriä vapaasti käsin ilman, että rumpua koskettavasta vuorauksesta voi kuulua tai koskettaa. S-cam-rumpujarruissa voit myös työntää rakotulkin tarkastusreiän läpi (jos sellainen on) varmistaaksesi, että 0,010 - 0,020 tuumaa vuorauksen ja rummun välissä.
Tukkeutuneet matovaihteet ovat yleisiä suurilla ajetuilla tai huonosti huolletuilla säätimillä. Levitä tunkeutuvaa voiteluainetta, odota 15–20 minuuttia ja yritä uudelleen. Jos pultti ei vieläkään käänny, älä käytä jarrutankoa tai iskuväännintä – liiallinen voima kuorii kuusioakselin tai rikkoo kierukkapyörän. Tässä vaiheessa säädin on vaihdettava. Jos yritetään pakottaa juuttunut säädin vahingollisten keinojen kautta, vaarana on myös S-nokka-akselin tai kannakkeen kiinnitysvaurio.
Ei suositella. Automaattisten säätimien sisäinen kierukkavaihde on suunniteltu käsin vääntömomenttikäyttöön. Iskutyökalut synnyttävät välittömiä vääntömomenttipiikkejä, jotka voivat murtaa tai irrottaa kierukkavaihteen, vaikka säädin vapautuu kunnolla. Käytä räikkä- tai yhdistelmäavainta. Muutaman lisäminuutin kuluminen on paljon halvempaa kuin vaurioituneen säätimen vaihtaminen.
Kyllä, jos uuden rummun sisähalkaisija on erilainen kuin alkuperäisellä. Rumpu, joka on koneistettu tai korvattu uudella vakiohalkaisijalla, vaatii todennäköisesti vähemmän peruutuskierroksia olemassa olevien kenkien vetämiseksi sisään, mutta lopullinen säätötavoite pysyy samana: veto 1,25–1,75 tuuman sisällä 90 psi:n sovelluksella. Tarkista aina isku rummun vaihdon jälkeen, vaikka kenkiin ei koskettaisikaan.
